Détourage de "poules" à partir d'un fichier BMP



Le "BMP" d'origine


A la demande d'une collègue, je dois découper une soixantaine de "poules" déstinées à égayer une table d'anniversaire d'enfant.

Le BMP est vectorisé avec Wintopo puis enregistré en DXF.Le fichier est ensuite retravaillé avec Ninos DAO.

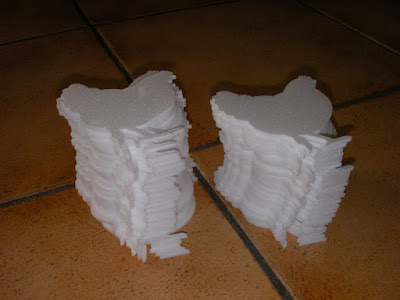

Les "poules" sont découpées dans du Dépron de 3 mm.
Un gabarit en plastique de 1mm est réalisé afin de reproduire les dessins sur le Dépron avec la pointe d'un stylo bille.
La décoration sera finalisée avec des feutres...
  • Paramètres FAO
  1. Detourage Dépron
    -Vitesse usinage : 300 mm/mn , vitesse broche Kress "1", fraise diamant 1 mm
  2. Detourage Gabarit en plastique
    -Vitesse usinage : 300 mm/mn , vitesse broche Kress "1", fraise diamant 2 mm
video

jeudi 14 mai 2009

Boite à quartz


Aéromodéliste, j'ai de nombreux jeux de quartz rangés dans une boite qui commence à rendre l'âme.

Alors avec un peu de MDF et de plexiglass de récup. j'ai fabriqué ceci.


Paramètres FAO

- medium de 10 mm : vitesse 500 mm/mn, fraise diamant de 2 mm, vitesse de broche Kress "4", 3 passes

- plexi de 3 mm : vitesse 280 mm/mn, fraise diamant de 2 mm, vitesse de broche Kress "1", 3 passes


Pour la gravure sur le plexi, je fais une passe de 1mm puis une passe de finition de 0,5 mm

vendredi 8 mai 2009

Aménagements de tiroirs

Le médium (MDF) est vraiment très agréable à travailler !

Et la précision de la CNC permet des ajustements parfaits. La colle est inutile et l'ensemble est démontable, pratique pour nettoyer le fond du tiroir !







mercredi 6 mai 2009

Taquets de bridage


Voilà à quoi ils ressemblent.

Ils me permettent de brider efficacement quasiment toutes mes pièces.

mardi 5 mai 2009

Mucha 100...part 3

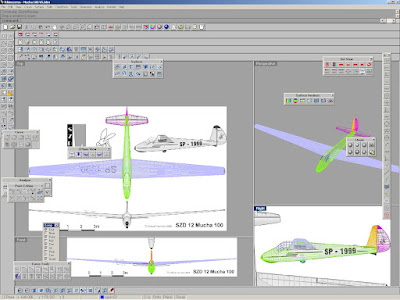

Puis Sébastien s'en est mêlé... comme il dessine couramment en 3D... il me dessine les couples et de fil en aiguille me propose de mettre le Mucha 100 en 3D sous Rhino.
